熱電阻是電阻值隨溫度變化的一種溫度檢測元件。它的測溫原理是基于導體或半導體的電阻值隨著溫度的變化而變化的特性。

熱電阻是中低溫區Z常用的一種溫度檢測器，適用范圍-200℃~500℃。 它的主要特點是測量精度高，性能穩定。其中鉑熱電阻的測量準確度是Z高 的，它不僅廣泛應用于工業測溫，而且被制成標準的基準儀。熱電阻大都由純 金屬材料制成，目前應用Z多的是鉑和銅，此外，現在已開始采用鎳、錳和銠 等材料制造熱電阻。

由于鉑電阻物理、化學性能在高溫和氧化性介質中很穩定，所以在工業、 儀器儀表等領域都受到廣泛的應用。鉑電阻溫度計在-256.34℃~630.74℃ 溫域內，可作基準溫度器用。

在測量精度不太高，測溫范圍不大的情況下，可以采用銅電阻來代替鉑電 阻，這樣可以降低成本，同時也能達到精度要求。

上述兩種熱電阻對于低溫和超低溫測量性能不理想，而銦、錳、碳等熱電 阻材料卻是測量低溫和超低溫的理想材料。

1. 銦電阻

用 99.999 %高純度的銦絲繞成電阻，可在室溫至4.2 K 溫度范圍內使用。 實驗證明，在4.2～15K 溫度范圍內，銦電阻靈敏度比鉑電阻高10倍；其缺點是材料軟，復制性差。

2. 錳電阻

錳電阻在2～63 K 溫度范圍內，電阻隨溫度變化大，靈敏度高；缺點是材 料脆，難拉成絲。

3. 碳電阻

碳電阻適用于液氦溫域的溫度測量，其價格低廉，對磁場不敏感，但熱穩 定性較差。

采用熱電阻作為測溫元件時，是將溫度的變化轉化為電阻的變化，圖3-6 給出了金屬熱電阻測溫的原理框圖。

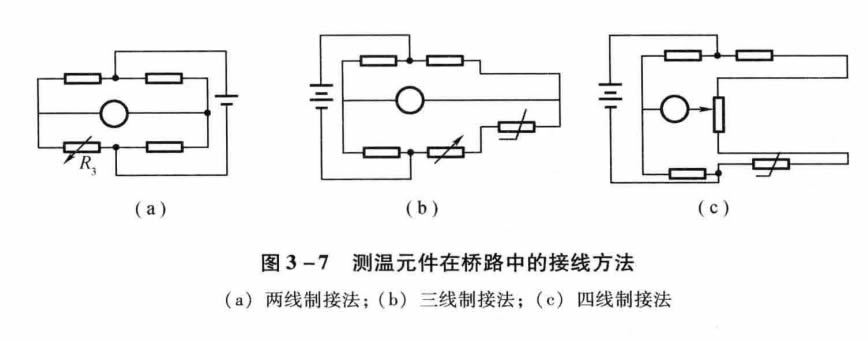

測溫元件在工業測量中多采用兩線制和三線制接法，在實驗室多采用四線 制接法。兩線制接法如圖3-7 (a) 所示，熱電阻傳感器的感溫元件用兩根引出線，引出線的電阻值越小越好。在可能情況下應盡量采用三線制接法，接法 如 圖 3 - 7(b) 所示，兩條引線電阻分別加到電橋的相鄰橋臂，當溫度變化 時，只要它們的長度和電阻溫度系數相等，它們的電阻變化就不會影響電橋的 狀態，但零位調節電阻R₃ 的觸點的接觸電阻和電橋臂的電阻相連，可能導致 電橋的零點不穩。
