跟蹤伺服系統具有捕獲瞄準的功能，廣泛應用于航天、航空及軍事工業。本節 將介紹一個結構簡單、容易實現的光電跟蹤伺服裝置的制作，并由此引出一個和仿 生學密不可分的器件——施密特觸發器。讀者可以通過這個小模型的制作，直觀地 了解施密特觸發器的特性和跟蹤伺服系統的控制理念。

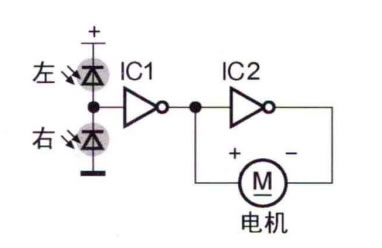

讓我們試著用“低技術”的方式進行思考， 一個可以在二維平面上跟蹤光線的 伺服系統可以有多簡單呢?請看圖1-14,只需要4個元器件：兩個光敏二極管、 一 片數字邏輯集成電路、一個減速電機。這些元器件都是電子愛好者工作室里常備的 材料，它們真的可以制作出一個能夠正常工作的自動控制系統嗎?答案是肯定的， 這個電路可以作為學習自動控制系統的一塊敲門磚。

材 料 ：

>>74HC240,1片

>>紅外線接收二極管，2個 >>鋰電池，1塊

>>減速電機，1個

>>車條，1根

>> 端子芯(軸連器),1個 >>手機充電器，1個

>>導線，適量

>>排針、排座，2位

制作光電跟蹤頭對感光元件沒有特別的要求，紅外線二極管、光敏二極管、光 敏電阻都可以使用。感光元件串聯在電源兩端，為了降低強光下的能量消耗，可以 采取適當?shù)恼诠獯胧�，使感光元件在強光下的阻抗不會太低�?

74HC240 是一片帶有施密特觸發輸入特性的3態8路反相緩沖器，每個反相器的 Z大輸出電流為±35mA 。 為了能夠良好地驅動減速電機雙向轉動，需要每4個反相 器為 一 組(圖1- 14中的IC1和 IC2 為兩組)并聯驅動電機的一相。芯片的第1/19腳為 使能端，實際使用中要接低電平(電源地)。

電機為機器人制作中常用的N20 微型減速電機，標稱電壓為6V 。要求電機轉速 低于30r/min 。 這個電路的實際工作電壓是3.7V。

端子芯取自工業連接器里面的接線排座。 一 個排座里可以拆出很多銅質端子 芯，它的結構是 一 根內徑4mm 的小銅管，兩側有兩個螺絲。用它可以很方便地將 電機主軸與隨動機構連接在一起。

鋰電池充電器由廢手機充電器改制而成，兩位鍍金排針、排座作為充電接口。
